Úprava LED driveru z Číny na 24 V

LED drivery jsou dnes běžnou součástí různých svítidel. Jejich funkce je ze síťového napájecího napětí vytvořit takové napětí, aby LED svítidlem protékal přesně stanovený proud. Toto napětí se pohybuje v různých výších v závislosti na počtu a typu LED diod ve svítidle. Běžně bývá v rozmezí 10 – 30 V.

Protože ne vždy je žádoucí mít svítidlo připojené na síťové napětí 230 V, ukážeme si velice jednoduchou úpravu, jak svítidlo rozsvítit i na napětí 24 V.

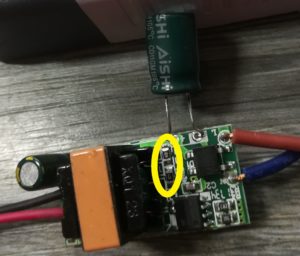

Krabičku LED driveru je poměrně jednoduché otevřít, po stranách stačí uvolnit „pacičky“, které drží vše pohromadě. Pak už na nás vypadne mrňavá destička, na níž jsou umístěny všechny součástky. A my dvě vyměníme.

Budou to rezistory s hodnotou „104“, tedy 100 kOhm. Vypájíme je a na jejich místo umístíme nové s hodnotou 4K7 („472“). LED driver zase složíme do krabičky.

Bylo by vhodné přeznačit i informaci o napájecím napětím, aby se nemohlo stát, že někdo driver připojí na 230 V.

OK1ZJV
