Informační stránka o CB HSLite

CB HSLite je zařízení, které spolu s CB radiostanicí Albrecht AE6290 vytvoří CB hotspot. Všechny HSLite jsou (včetně paměťové karty) v majetku OK1OCB a jsou neprodejné. Pokud HSLite nepoužíváte, dle podmínek použití ho musíte vrátit zpět OK1OCB.

V majetku OK1OCB jsou pouze HSLite, nikoliv celá sada včetně radiostanice. Radiostanice AE6290 je vždy v majetku provozovatele.

Podmínky použití HSLite:

• HSLite je možno používat pouze pro reflektor OK1OCB a se softwarem, který pochází od OK1OCB.
• HSLite musí být udržován v trvalém provozu. Není – li hotspot dlouhodobě (3 měsíce a déle) funkční, je považován za nepoužívaný.
• HSLite lze provozovat pouze s radiostanicí Albrecht AE6290 a pouze s nastavením CTCSS a TOT (viz odstavec „Nastavení“). Použití bez CTCSS a TOT je porušením podmínek.
• HSLite lze provozovat pouze dle VO-R7/2023, které vydal ČTÚ, případně dle jeho novějších verzí. Není dovoleno HSLite provozovat v rozporu s VO ani s dobrými mravy. HSLite nesmí být použit k úmyslnému rušení provozu.
• HSLite musí mít zajištěno kvalitní připojení k internetu, je nutné, aby jím korektně procházel protokol PPTP, který se používá k dálkovému ovládání hotspotu.
• Provozovatel HSLite musí být nápomocen při řešení problémů s rušením (např. kolize dvou hotspotů) a v případě potřeby musí přeladit svůj hotspot tak, aby se kolizi zamezilo.
• Změní – li provozovatel hotspotu nastavení hotspotu (např. kanál, CTCSS), musí u OK1OCB zařídit změnu zobrazovaných informací na dashboardu tak, aby tyto informace byly pravdivé.
• Provozování hotspotů je bráno jako veřejná služba, proto není možné některým stanicím (pokud dodržují VO) zakazovat přístup (například z osobních důvodů). Hotspot má běžet v režimu 24/7/365 a musí být použit spolu s anténou, která umožňuje provoz ostatních stanic, tedy dle VO ideálně GP 1/2.
• Nepoužívaný hotspot je nutno vrátit na OK1OCB. Pouze ve výjimečných případech je možné na základě domluvy hotspot odstavit na delší dobu než 3 měsíce. Navrácení prosím domluvte na telefonním čísle +420608020043 (Jiří Velíšek, OK1ZJV). Navrácení lze provést přes Zásilkovnu a je zdarma.
• Získání HSLite není nijak nárokové a OK1OCB se může rozhodnout, zda konkrétnímu provozovateli HSLite dodá. OK1OCB vydává vždy jen omezené série HSLite a množství hotspotů na serveru je taktéž omezené výkonem serveru.
• V případě porušení VO ČTÚ získává OK1OCB nárok na navrácení HSLite okamžitě.
• HSLite je zapůjčený, proto není možné jej za úplatu poskytnout někomu jinému. Případná změna provozovatele musí být předem projednána s OK1OCB. Může proběhnout i jen mezi původním a novým poskytovatelem, OK1OCB v tomto případě nemusí být prostředníkem.
• OK1OCB neodpovídá za případné selhání softwaru hotspotu. Nový software si může provozovatel HSLite stáhnout a nahrát na kartu pomocí dat a návodu na stránce http://cbradio.ok1ocb.cz/image. Následně je nutno provést opětovnou registraci hotspotu.
• Pokud HSLite přestane fungovat, kontaktuj OK1OCB a domluvíme si výměnu. Nejčastější problém bývá pouze s SD kartou, kterou je možné opětovně nahrát (viz níže).

Pokud jste zařízení HSLite našli, vraťte ho prosím kolektivní stanici OK1OCB. Návrat je zdarma, stačí zavolat na +420608020043, kde dostanete kód do Zásilkovny, který stačí nahlásit v jakémkoliv výdejním místě Zásilkovny a předat tam (zabalené) zařízení.

Jak funguje HSLite?

HSLite je počítač Orange Pi, uzpůsobený k připojení k CB radiostanici Albrecht AE6290. Tento počítač zajišťuje propojení k reflektoru, což je server, na nějž se všechny hotspoty připojují.

Nejen HSLite, ale i jiné druhy CB hotspotů, dohromady tvoří síť, přes níž komunikují uživatelé CB radiostanic. Pokud se nemohou spojit napřímo, mohou využít síť hotspotů, kde se stačí dovolat pouze na nejbližší hotspot a ten pak umožní komunikaci s ostatními uživateli CB hotspotů (v rámci společného reflektoru).

HSLite je napájen energií přímo z radiostanice AE6290. Řídí se programem, uloženým na microSD kartě. Ta je vložena ze zadní strany (tam, kde nejsou vývody) do HSLite.

Každý HSLite má své unikátní sériové číslo, pod nímž je evidován u OK1OCB. Toto sériové číslo je vyznačeno na kovové části každého HSLite spolu s dalšími informacemi a odkazem na tuto stránku.

Co HSLite potřebuje ke svému provozu?

Radiostanici Albrecht AE6290 s potřebným zázemím a připojení k internetu. HSLite není možné provozovat s jinou radiostanicí, než AE6290 (protože má specifické úrovně signálu a zapojení mikrofonního konektoru).

Radiostanice musí být nastavena takto:

• Musí být správně nastaveno číslo kanálu. Dle VO R/7 jsou přípustné kanály 60, 66, 68, 69, 71, 78.
• Musí být správně nastaven CTCSS subtón. Obvykle se nastavuje 88.5 Hz, v případě kolize s jiným hotspotem pak 103.5 Hz, nebo 77.0 Hz. Není přípustné provozovat hotspot bez nastavení subtónu. Je přípustné provozovat digitální subtón DCS, ale není to, vzhledem k vybavenosti ostatních radiostanic touto funkcí, praktické.
• Musí být nastaveno TOT na 120 sekund (2 minuty). (Toto je vyžadováno všeobecným oprávněním.)
• Není dovoleno nastavovat cokoliv, co by odporovalo VO.
• Regulátor hlasitosti nemá na funkci hotspotu vliv, je možné nastavit nejnižší hlasitost.

Internetová přípojka nevyžaduje žádné speciální parametry, je jen nutné, aby korektně procházel protokol PPTP. HSLite navazuje PPTP spojení směrem na reflektor. Není vyžadována ani veřejná IP adresa. Všechny hotspoty jsou úspěšně otestovány i na LTE přípojkách. CB HSLite nepodporuje připojení přes WiFi.

Jak zprovoznit nový HSLite?

• Připrav si radiostanici AE6290 a nastav normu na DE, správný kanál, TOT na dvě minuty, CTCSS na požadovaný subtón a NIC JINÉHO. Nenastavuj roger beep.
• Pokud nemůžeš zjistit IP adresu, kterou hotspot dostane od routeru (k tomu je potřeba mít přístup do routeru), pak si připrav USB flash disk a zasuň ho do USB portu hotspotu.
• Připoj LAN kabel z routertu do LAN portu hotspotu (vedle USB portu).
• Ujisti se, že radiostanice má připojenou anténu (nebo zátěž) a připoj hotspot do mikrofonního konektoru radiostanice. Ta na 30 sekund musí zaklíčovat. Pokud nezaklíčuje, pak zkontoluj microSD kartu v hotspotu (na opačné straně, než je LAN port).
• Až radiostanice přestane vysílat, je hotspot připraven. Vyčkej 7 sekund a pak odpoj USB flash disk z hotspotu. Připoj ho do svého počítače.

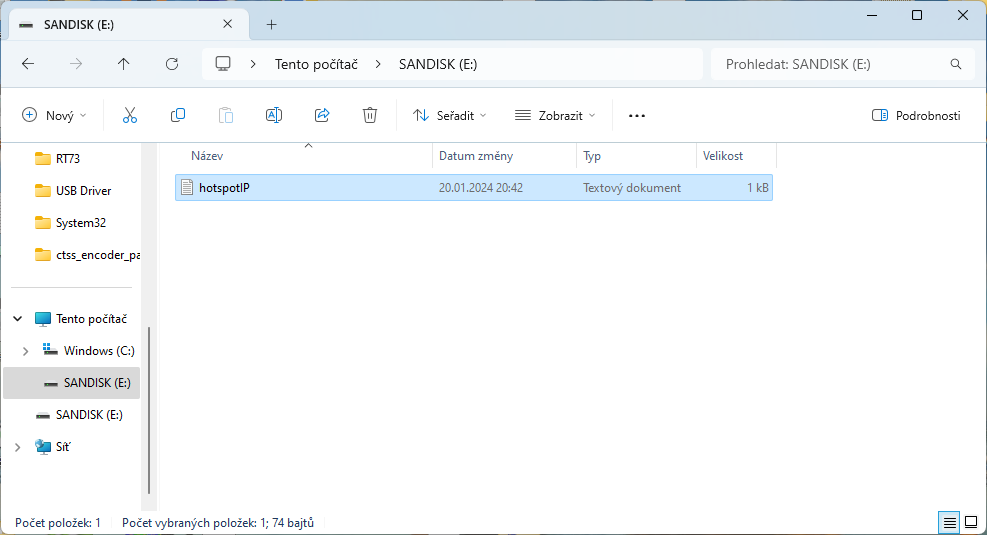

• Otevři Průzkumník (buď z nabídky start, nebo kombinací kláves WIN+e) a najdi si v něm USB flash disk (zde na obrázku jako E:) a otevři ho. Najdeš tam soubor „hotspotIP.txt“.

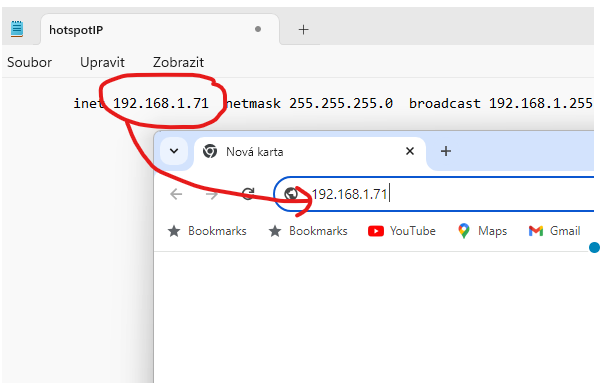

• Soubor otevři. Uvidíš v něm IP adresu, kterou hotspot dostal od routeru. Otevři si prohlížeč (např. Chrome) a opiš IP adresu do adresního řádku (a stiskni Enter).

• Přihlas se pomocí svého jména a hesla, které jsi dostal při předání hotspotu. Pokud tyto údaje nemáš, kontaktuj OK1OCB.

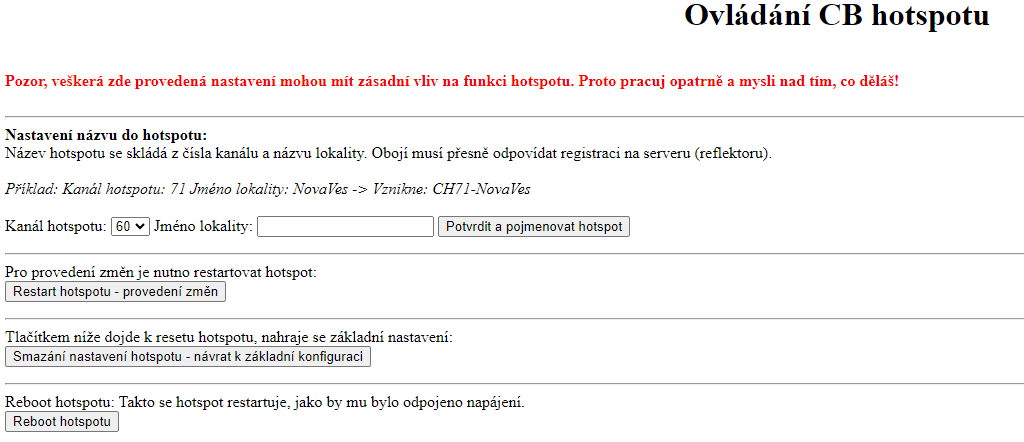

• Hotspot je potřeba pojmenovat, aby se na dashboardu http://cbradio.ok1ocb.cz zobrazoval pod správným názvem lokality a správným číslem kanálu. To se provede vyplněním polí v nastavení hotspotu:

•

• Kanál vyber z nabídky (nelze vybrat jiný kanál, než dle VO R-7 ČTÚ). Poté zadej název (pozor na velikost písmen, nepoužívej diakritiku). Oba údaje musí být naprosto shodné s údaji, které registruje server. Registraci na serveru je potřeba si před instalací hotspotu domluvit na OK1OCB.
• Po vyplnění kanálu a jména lokality klikni „Potvrdit a pojmenovat hotspot“, počkej na potvrzení (v prohlížeči pak klikni ZPĚT) a následně klikni na „Restart hotspotu – provedení změn“ (a poté opět na ZPĚT).
• Nyní je hotspot připraven.

Údržba hotspotu:

Hotspot nevyžaduje žádnou složitou údržbu. Je vhodné hotspot monitorovat a v případě jeho nedostupnosti ho restartovat (jedná se o velmi levný hardware, kde se bohužel nějaké nestabilitě systému nelze zcela vyhnout), ideálně dálkově ovládanou chytrou zásuvkou, osvědčila se např. TP-Link TAPO 100 (110), kterou lze i sdílet s více uživateli.

Může se stát, že se systém na microSD kartě „opotřebuje“, případně se opotřebuje celá SD karta (doporučeno je používat kvalitní SD karty Class10). Pak je možné systém znovu nahrát (buď na původní microSD kartu, nebo i na novou) a poté hotspot znovu nastavit. Protože už jsou veškeré údaje na straně serveru OK1OCB zaregistrovány, není třeba nic hlásit na OK1OCB – tuto akci lze provést vlastními silami. Kdo se na nastavení necítí, může požádat administrátory OK1OCB o pomoc, protože hotspot lze nastavit i vzdáleně.

Nejaktuálnější verze image pro SD kartu je 3.51 a je zde ke stažení. Tento soubor si stáhni (některé prohlížeče ho mohou považovat za nebezpečný, proto zkus na odkaz kliknout pravým tlačítkem a „Otevřít v novém panelu“). Soubor je ZIP archiv, musíš ho tedy rozbalit a uvnitř najdeš soubor o velikosti cca 4 GB. Tento soubor pak nahraj pomocí imageru na kartu. (POZOR – soubor představuje obsah celé microSD karty, nestačí ho na kartu jen nahrát kopírováním!) Jako vhodný imager lze použít třeba Win32DiskImager.

Po přehrání microSD karty je třeba tuto kartu vložit do (vypnutého) hotspotu a poté pokračovat dle návodu výše.
